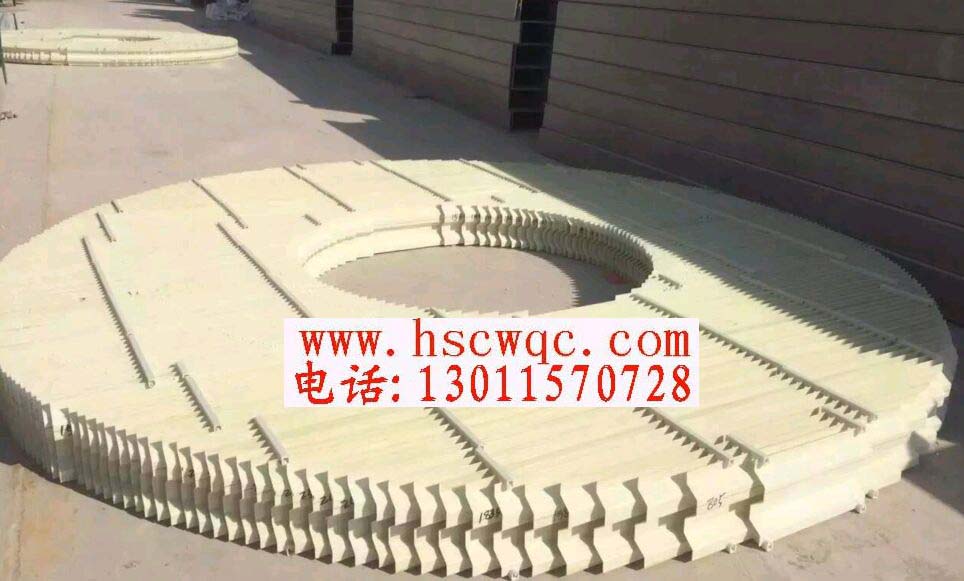

玻璃鋼平板式除霧器由波紋形葉片和筋板穿插組成，安裝在塔的頂部，與煙氣成垂直水平布局。哪么，平板式除霧器在塔內具體是怎么布置的呢？在此，衡水瑞豐復合材料有限公司專業技術人員為您詳細解答：

玻璃鋼平板式除霧器兩層設計：

    分一、二兩個級別，煙氣垂直通過除霧層。筋板與葉片采用熱風焊和熱容焊連接而成。根據通道的距離筋板與筋板的距離也隨之變化，其范圍在 520-660mm 之間，除霧器葉片間距為：一級 40mm，二級 25mm。一般通道跨徑為 1850mm 梁間距為 2185mm。三層沖洗;兩層向上在除霧器的正面，一層向下在除霧器的背面。兩級玻璃鋼平板式除霧器除霧器間距 1800-1950mm 之間，一級玻璃鋼平板式除霧器除霧器兩層上下沖洗，二級玻璃鋼平板式除霧器除霧器一層沖洗向上，反面不沖洗。

玻璃鋼平板式除霧器工作原理；

　　玻璃鋼平板式除霧器平行于塔的截面上。煙氣垂直通過玻璃鋼平板式除霧器通道，在波紋板的改向過程中除去煙氣所含的水分和固體物質，從而達到凈化的目的。

　　1：一級玻璃鋼平板式除霧器采用四轉向波紋板，一般工作通道跨境2185mm(具體根據實際工況設計通道跨境);工作面為垂直平行在結構為平行設計、水平架設在支撐梁上。而工作面與煙氣成垂直平行使上升的煙垂直均勻通過葉片通道。每一通道上由若干組玻璃鋼平板式除霧器模塊組成，下層沖洗位于玻璃鋼平板式除霧器下方 650-900mm 處;架設在管道支撐方鋼上，噴嘴與玻璃鋼平板式除霧器斷面正角對稱布置，使玻璃鋼平板式除霧器得到 100%覆蓋沖洗。上層沖洗架設在上管道支撐方鋼上，噴嘴與玻璃鋼平板式除霧器反面成逢面沖洗;為了使沖洗管道能穩定，在每個方鋼上均有一個固定管卡。

　　2：二級玻璃鋼平板式除霧器大體與一級基本相同，只是葉片間距比一級�。簽� 25mm 間距。而沖洗系統只設計一層;下層向上沖洗。反面不沖洗，防止煙氣二次攜帶(特殊工況設計上層沖洗)。 玻璃鋼平板式除霧器采用兩層除霧三層沖洗的結構方式，臨界工作面成水平形;這樣的設計主要針對煙氣比較均勻的脫硫塔，塔體斷面小煙氣流速高的不宜使用。

　　一級玻璃鋼平板式除霧器葉片間距為 40mm，通道跨徑一般為 2185mm(實際根據現場工況而定)，葉片采用四轉向波紋板。煙氣在通過一級玻璃鋼平板式除霧器斷面的時候;煙氣中的水分可以85%的被捕捉回收。捕捉粒徑 25-35um。由于一級玻璃鋼平板式除霧器是脫硫除霧環節的主要除霧層，煙氣中的大部分雜質由一級捕捉。所以除霧葉片很容易積垢，因此一級除霧器沖洗系統設計了兩層：臨界面一層向上噴射沖洗，背面一層向下沖洗。確保除霧器的到徹底清洗。

　　由于煙氣在通過一級玻璃鋼平板式除霧器時，煙氣中的大部分水分和夾帶物已經被捕捉回收(25um以上);一小部分逃逸，還有沖洗一級玻璃鋼平板式除霧器時所產生的水汽。這些介質就要二級玻璃鋼平板式除霧器將其捕捉回收二級玻璃鋼平板式除霧器葉片間距為 25mm，葉片采用四轉向波紋板。煙氣在通過二級玻璃鋼平板式除霧器斷面的時侯，由一級所逃逸的部分水汽和沖洗一級除霧器所產生水汽，將由二級對其進行完全捕捉回收。由于二級除霧器間距較小，也就是煙氣在通過這一級玻璃鋼平板式除霧器時，煙氣在上升的過程中受到擠壓，使其充分與除霧片接觸。所以二級除霧器的除霧粒徑更小，捕捉粒徑再20-25um 以上。但同時也增加壓降。由于二級玻璃鋼平板式除霧器是補助除霧，所以沖洗只有一層：正面向上沖洗，反面不沖洗。防止再次逃逸。
