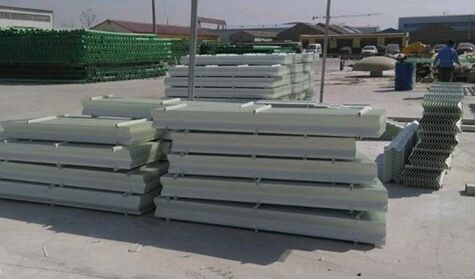

除霧器系統由除霧器本體及沖洗系統組成。具體為二級除霧器本體、沖洗水管道、噴嘴、支撐架、支撐梁及相關連接、固定、密封件等組成。除霧器主要是由板片、支承裝置構成。板片通常由高分子材料(如聚丙稀PP、FRP等)、不銹鋼(如316L、等)、玻璃鋼等材料制作而成。一般分為流線型和折線型。

二、除霧器臨界分離粒徑dcr 波形板除霧器利用液滴的慣性力進行分離，在一定的氣流流速下，粒徑大的液滴慣性力大，易于分離，當液滴粒徑小到一定程度時，除霧器對液滴失去了分離能力。

除霧器臨界分離粒徑是指除霧器在一定氣流流速下能被完全分離的最小液滴粒徑。

除霧器臨界分離粒徑越小，表示除霧器除霧能力越強。 應用于濕法脫硫系統屋脊式除霧器，其除霧器臨界分離粒徑在20-30μm。

在一定煙速范圍內，除霧器對液滴分離能力隨煙氣流速增大而提高，但當煙氣流速超過一定流速后除霧能力下降，這一臨界煙氣流速稱為除霧器臨界煙氣流速。臨界點的出現，是由于產生了霧沫的二次夾帶所致，即分離下來的霧沫，再次被氣流帶走。

其原因大致是：

①撞在葉片上的液滴由于自身動量過大而破裂、飛濺；

②氣流沖刷葉片表面上的液膜，將其卷起、帶走。因此，為達到一定的除霧效果，必須控制流速在一合適范圍：最高速度不能超過臨界氣速；最低速度要確保能達到所要求的最低除霧效率。

四、除霧器性能保證：

1、除霧效率：在正常運行工況下，除霧器出口煙氣中的霧滴濃度低于75mg/Nm3;

2、壓降：不考慮除霧器前后的干擾，保證在100%煙氣負荷下，整個除霧器系統的壓降低于120Pa。

3、耐高溫：80--95℃。

4、耐壓：保證承受沖洗水壓為0.3MPa時，葉片能正常工作。

5、沖洗噴嘴：為全錐形噴嘴，沖洗水噴射角度為90—120度，噴射實心圓錐，能夠保證葉片全部被覆蓋。(設計的均為超大氣體負荷時的水耗量，考慮到系統水平衡的要求，如果氣體負荷降低，可通過增加沖洗間隔時間將水耗量降低一半)。

以上是衡水瑞豐復合材料有限公司專業技術人員為您詳解的除霧器結構特征及在脫硫塔中的作用，希望對您有所幫助。
