脫硫塔除霧器系統由除霧器本體及沖洗系統組成。具體為二級除霧器本體、沖洗水管道、噴嘴、支撐架、支撐梁及相關連接、固定、密封件等組成。

除霧器主要是由板片、支承裝置構成。板片通常由高分子材料(如聚丙稀PP、FRP等)或不銹鋼(如316L、317L等)2大類材料制作而成。一般分為流線型和折線型。

(1)除霧效率：在正常運行工況下，除霧器出口煙氣中的霧滴濃度低于75mg/Nm3;

(2)壓降：不考慮除霧器前后的干擾，保證在煙氣負荷下，整個除霧器系統的壓降低于120Pa。

(3)耐高溫：80--95℃。

(4)耐壓：保證承受沖洗水壓為0.3MPa時，葉片能正常工作。

(5)沖洗噴嘴：為全錐形噴嘴，沖洗水噴射角度為90—120度，噴射實心圓錐，能夠保證葉片全部被覆蓋。(設計的均為超大氣體負荷時的水耗量，考慮到系統水平衡的要求，如果氣體負荷降低，可通過增加沖洗間隔時間將水耗量降低一半)。



槽式液體分配器重力液體分配器單級槽式液體分配器單級槽式液體分配器又稱槽式分配器，其結構緊湊，易于使液體分散均勻，常用于塔筒直徑小于1 m。兩級槽式液體分配器，兩級槽式液體分配器，由主槽組成，主槽位于槽上。進入的液體直接進入第一級油箱，然后根據份額分配到油箱的兩個級。

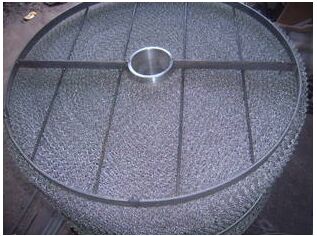

絲網除沫器噴涂液體分配器類似于壓力管分配器。在液體壓力下，液體通過噴嘴而不是通過管道分配器的噴射孔分散在填料上。

絲網除沫器分為：孔板式，溢流式;盤孔流動式液體分配器結構：底盤上開有液體噴射孔，并配有提升管。氣液流道分離，氣體從立管上升，底盤中的液體粘附到一定程度，并從噴孔流出;立管橫截面可以是圓形的，也可以是圓錐形的，高度一般小于200毫米。

絲網除沫器的入口是漏斗形的，內置金屬網過濾器以避免固體雜質進入液體分配器。液體收集器和再分配器液體收集器鞘液收集器板液收集器是塔中常見的液體收集設備，可以將液體收集在一起。一般置于填料層下，可收集所有液體。
